Máy đọc mã vạch cố định và cầm tay: cách chọn cho nhà máy

Nên chọn máy đọc mã vạch cố định hay cầm tay? Bảng chọn theo ứng dụng, tốc độ, loại mã, cùng DM290 và FAQ.

Trên một dây chuyền sản xuất, mã vạch và mã 2D là "căn cước" của sản phẩm: đọc sai hoặc bỏ sót một mã có thể làm lẫn lô hàng, đứt truy xuất nguồn gốc hoặc dừng cả line. Câu hỏi quen thuộc của kỹ sư và quản lý sản xuất là nên đầu tư máy đọc mã vạch cố định (fixed position barcode scanners) hay máy đọc cầm tay. Bài viết này so sánh hai loại theo ứng dụng, tốc độ và loại mã, kèm bảng chọn nhanh, giới thiệu dòng DM290 và phần câu hỏi thường gặp.

Máy đọc mã vạch cố định là gì?

Máy đọc cố định được lắp tại một vị trí trên băng tải, máy đóng gói hoặc trạm kiểm tra. Khi sản phẩm đi qua vùng nhìn, cảm biến hình ảnh chụp ảnh và giải mã mã vạch 1D, QR code và các mã 2D như DataMatrix, rồi gửi kết quả về PLC hoặc hệ thống quản lý qua giao thức công nghiệp.

Ưu điểm chính là hoạt động tự động, không cần người thao tác, tốc độ cao và dễ kết nối vào dây chuyền. Máy phù hợp với các điểm đọc lặp đi lặp lại: đóng gói, phân loại tự động, trạm kiểm tra ngoại quan và truy xuất nguồn gốc. Tốc độ và tỷ lệ đọc thực tế phụ thuộc vào chất lượng mã, bề mặt, ánh sáng và tốc độ băng tải, nên cần thử trên mẫu thật.

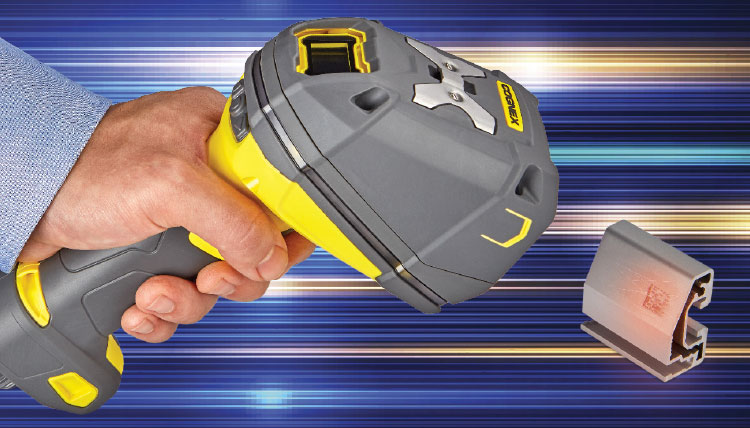

Máy đọc cầm tay là gì?

Máy đọc cầm tay là thiết bị di động, người vận hành tự đưa tới mã cần quét trên sản phẩm, thùng hàng, pallet hoặc chứng từ. Thiết bị dùng công nghệ laser hoặc camera CMOS.

Điểm mạnh là linh hoạt về vị trí và góc quét, dễ dùng, không đòi hỏi kỹ năng kỹ thuật cao và chi phí đầu tư thường thấp hơn cho doanh nghiệp nhỏ hoặc khu vực sản xuất linh hoạt. Ứng dụng điển hình gồm quản lý kho, nhập xuất tồn, kiểm tra thủ công, kiểm kê tài sản, linh kiện và xác nhận lô hàng.

Bảng chọn máy đọc cố định hay cầm tay

Bảng dưới đây giúp bạn chọn nhanh theo ba tiêu chí: ứng dụng, tốc độ và loại mã.

Tiêu chíMáy đọc cố địnhMáy đọc cầm tay
Ứng dụngDây chuyền tự động, đóng gói, phân loại, trạm kiểm tra, truy xuất nguồn gốc theo từng sản phẩmKho, nhập xuất tồn, kiểm kê, kiểm tra thủ công, sản phẩm cồng kềnh hoặc ở vị trí khó với tới
Tốc độ / sản lượngPhù hợp tốc độ cao, sản lượng lớn, đọc liên tục không cần ngườiPhụ thuộc thao tác của người vận hành, phù hợp sản lượng thấp đến trung bình hoặc đọc theo yêu cầu
Loại mãMã 1D, QR, DataMatrix tại điểm đọc cố định; thích hợp khi cần kiểm soát ánh sáng và khoảng cách để đọc mã khó (in mờ, trầy, độ tương phản thấp)Mã 1D và 2D ở nhiều vị trí, nhiều góc; người dùng có thể đổi góc khi mã khó đọc
Cách vận hànhTự động, kết nối PLC/MES, cần lắp đặt và cài đặt ban đầuCầm tay, cắm là dùng, ít cấu hình
Rủi ro chínhPhải thiết kế vị trí lắp, ánh sáng, trigger; cần thử mẫuPhụ thuộc người thao tác, khó đảm bảo đọc 100% sản phẩm

Checklist trước khi quyết định

  • Mã nằm ở vị trí cố định trên sản phẩm hay thay đổi?
  • Sản phẩm đi qua một điểm cố định hay được di chuyển nhiều nơi?
  • Có cần đọc 100% sản phẩm và lưu ảnh để truy xuất không?
  • Loại mã: 1D, QR, DataMatrix; in nhãn, khắc laser hay đóng điểm trên kim loại?
  • Bề mặt có bóng, cong, trầy hoặc tương phản thấp không?
  • Cần kết nối với PLC, MES hoặc cơ sở dữ liệu nào (TCP/IP, PROFINET, EtherNet/IP...)?

Không có đáp án chung cho mọi nhà máy: nhiều nơi dùng máy cố định tại các điểm trọng yếu trên line và máy cầm tay ở kho hoặc khu vực kiểm tra thủ công.

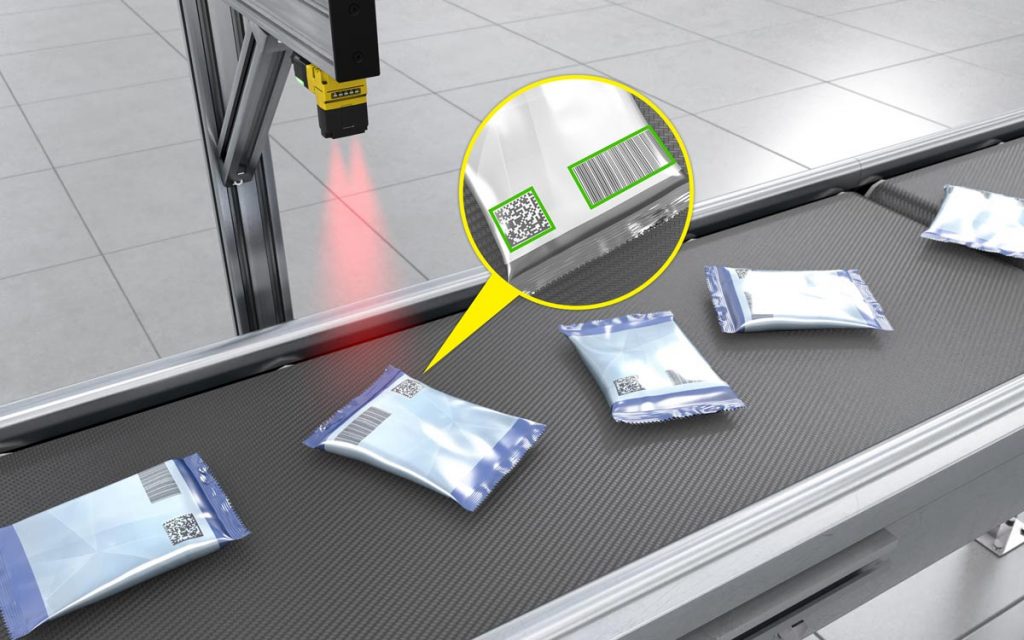

DM290: máy đọc mã vạch cố định của Cognex

DM290 (Cognex DataMan 290) là dòng máy đọc mã cố định có hai phiên bản: DM290 Mini-Light và DM290 Multi-Light. Một số điểm đáng chú ý:

  • Cảm biến CMOS 1/3 inch, độ phân giải 1440 x 1080 pixel, màn trập toàn cục (global shutter), tốc độ thu nhận ảnh tới 45 Hz.
  • Ống kính lỏng (liquid lens) lấy nét nhanh khi khoảng cách thay đổi; tương thích ống kính 6,2 mm và 16 mm.
  • Mini-Light có 4 đèn LED đỏ công suất cao; Multi-Light có thêm đèn trắng khuếch tán, hỗ trợ chiếu trực tiếp, phân cực và khuếch tán.
  • Đọc mã 1D và 2D, kể cả trên bề mặt trầy xước, nhãn in kém hoặc vật liệu độ tương phản thấp, có AI hỗ trợ định vị, tăng cường ảnh và giải mã.
  • Cài đặt qua giao diện web, không cần cài phần mềm; hỗ trợ TCP/IP, PROFINET, EtherNet/IP, SLMP, CC-Link, Modbus TCP và nhiều giao thức khác; nguồn 24 V DC.

Ứng dụng nhà sản xuất nêu gồm dây chuyền sản xuất, logistics và kho, linh kiện ô tô và điện tử, y tế và dược phẩm. Xem chi tiết tại bài giới thiệu Cognex DataMan 290. Nếu cần đầu đọc rất nhỏ gọn, bạn có thể tham khảo Cognex DataMan 80, dòng đầu đọc có đèn tích hợp, nguồn và truyền thông qua PoE hoặc USB-C. Toàn bộ dòng sản phẩm nằm ở trang thiết bị đọc mã vạch.

Một ví dụ lựa chọn trong nhà máy

Hãy hình dung một nhà máy linh kiện điện tử: ở cuối line, mỗi bo mạch mang mã DataMatrix phải được đọc và ghi vào hệ thống truy xuất. Đây là điểm đọc lặp lại, tốc độ ổn định, nên máy đọc cố định là lựa chọn hợp lý. Trong khi đó, kho thành phẩm cần kiểm kê pallet và thùng ở nhiều vị trí, nơi máy cầm tay linh hoạt và kinh tế hơn. Cách làm này chỉ là minh họa chung, kết quả thực tế phụ thuộc từng ứng dụng.

Cách BeeVision hỗ trợ

BeeVision là đối tác Cognex tại Việt Nam. Đội kỹ sư BeeVision nhận mẫu thật (mã đạt và không đạt, ở nhiều điều kiện), thử đọc và đề xuất cấu hình: model, ống kính, kiểu chiếu sáng, vị trí lắp và giao thức kết nối. Cách này giúp tránh chọn thừa hoặc thiếu cấu hình trước khi mua.

Câu hỏi thường gặp

Máy đọc mã vạch cố định khác máy cầm tay ở điểm nào?

Máy cố định được lắp tại một vị trí và đọc tự động khi sản phẩm đi qua; máy cầm tay do người vận hành quét thủ công, linh hoạt vị trí và góc nhưng phụ thuộc thao tác.

Khi nào nên chọn máy đọc cố định?

Khi sản phẩm đi qua một điểm đọc lặp lại, cần tốc độ, cần đọc từng sản phẩm và lưu kết quả để truy xuất, hoặc cần kết nối trực tiếp với PLC.

Máy cầm tay có đọc được mã 2D như DataMatrix và QR không?

Máy cầm tay dùng camera CMOS có thể đọc cả mã 1D và 2D. Với mã khó đọc, nên thử trên mẫu thật để chọn model phù hợp.

DM290 phù hợp với ứng dụng nào?

DM290 dùng cho dây chuyền sản xuất, logistics, linh kiện ô tô và điện tử, y tế và dược phẩm, đọc cả mã 1D và 2D trên nhãn in kém hoặc bề mặt trầy.

DM290 kết nối với PLC bằng giao thức nào?

DM290 hỗ trợ TCP/IP, PROFINET, EtherNet/IP, SLMP, CC-Link, Modbus TCP và một số giao thức khác. Hãy xác nhận với kỹ sư BeeVision theo PLC bạn đang dùng.

Làm sao biết máy sẽ đọc được mã trên sản phẩm của tôi?

Cách đáng tin nhất là thử trên mẫu thật. BeeVision nhận mẫu OK/NG, thử đọc và đề xuất cấu hình trước khi bạn quyết định đầu tư.
