Đèn Cung OPT-LVS18045-W – Arc Light Source Cho Machine Vision
Tổng quan về đèn cung OPT-LVS18045-W
Trong kiểm tra ngoại quan tự động, những khuyết tật ba chiều như vết lõm, gờ nổi hay ký tự dập nổi trên bề mặt cong thường rất khó phát hiện nếu chiếu sáng không đúng góc. Đèn cung OPT-LVS18045-W (arc light source) là nguồn sáng dạng cung thế hệ mới thuộc dòng OPT-LVS của hãng OPT Machine Vision, được thiết kế chuyên biệt để chiếu sáng từ nhiều góc nghiêng, làm nổi bật thông tin 3D của vật thể và loại bỏ hiện tượng đổ bóng chéo gây nhiễu cho thuật toán.
Là đối tác phân phối thiết bị thị giác máy tại Việt Nam, BeeVision cung cấp đèn cung OPT-LVS18045-W chính hãng cùng controller và phụ kiện đồng bộ, giúp doanh nghiệp xây dựng hệ thống kiểm tra ngoại quan ổn định, chính xác và lặp lại cao.
Đèn cung (arc light source) là gì và nguyên lý hoạt động
Đèn cung là nguồn sáng có thân uốn theo hình bán nguyệt, với các dải LED bố trí dọc theo cung và chiếu ánh sáng hội tụ về tâm dưới một góc nghiêng. Khác với đèn vòng (ring light) chiếu thẳng từ trên xuống hay đèn dome khuếch tán toàn phương, đèn cung tạo ra ánh sáng tới theo góc xiên có kiểm soát, nhờ đó:
- Làm nổi bật thông tin 3D: Ánh sáng xiên tạo bóng đổ và độ tương phản cao tại các cạnh, rãnh, ký tự nổi – giúp camera nhìn rõ cấu trúc bề mặt.
- Khắc phục đổ bóng chéo: Hình dạng cung bao quanh vật thể giúp loại bỏ vùng tối một bên thường gặp khi dùng đèn thanh (bar light) đơn lẻ.
- Chiếu sáng hiệu quả bề mặt cong: Phù hợp với linh kiện trụ tròn, chi tiết kim loại và bề mặt có biên dạng phức tạp.
Theo cấu trúc tiết diện của OPT, đèn gồm các lớp: vỏ nhôm (housing), khối tản nhiệt (heat sink), bo mạch (PCB), chip LED và tấm khuếch tán (diffuser) tùy chọn.
Đặc điểm & lợi ích nổi bật
Chiếu sáng đa góc, làm nổi bật chi tiết 3D
OPT-LVS18045-W sử dụng LED ánh sáng trắng công suất 8.4W@24V, cung bán nguyệt đường kính ngoài 180 mm cho vùng chiếu rộng, lý tưởng để soi rõ vết xước, móp méo và ký tự khắc/dập trên bề mặt cong.
Tùy chọn tấm khuếch tán linh hoạt
Dòng OPT-LVS cho phép chọn nhiều loại tấm khuếch tán để đạt hiệu ứng tán xạ mong muốn: Transparent (trong suốt – độ sáng cao, định hướng), Standard (tiêu chuẩn) và Uniform (đồng đều – ánh sáng mềm, ít lóa). Nhờ đó dễ dàng tinh chỉnh cho từng bề mặt và bài toán cụ thể.
Góc mở và nhiều màu sắc tùy biến
Góc mở của cung có thể tùy chỉnh theo yêu cầu ứng dụng. Ngoài ánh sáng trắng (5000K–7000K), dòng OPT-LVS còn có các phiên bản màu Đỏ (Red), Xanh lá (Green) và Xanh dương (Blue) để tối ưu độ tương phản theo vật liệu.
Cơ khí chắc chắn, dễ tích hợp
Thân hợp kim nhôm tản nhiệt tốt, tiết diện gọn 35 mm, cố định bằng 3 lỗ ren M4 sâu 5 mm. Đầu nối JST SMR-02V-B 2 chân với cáp dài 800 mm, bán kính uốn tối thiểu 20 mm – tương thích trực tiếp với controller OPT.
Thông số kỹ thuật chi tiết
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | OPT-LVS18045-W |
| Dòng sản phẩm | OPT-LVS – Arc Light Source (đèn cung) |
| Màu ánh sáng | Trắng (White, 5000K–7000K) |
| Điện áp hoạt động | 24 VDC |
| Công suất tiêu thụ | 8.4 W @ 24V |
| Đường kính ngoài | 180 mm (cung bán nguyệt) |
| Tiết diện | 35 mm |
| Đầu nối | JST SMR-02V-B, 2 chân |
| Chiều dài cáp | 800 ± 20 mm |
| Bán kính uốn cáp tối thiểu | 20 mm |
| Lỗ lắp đặt | 3 × M4, sâu 5 mm |
| Controller khuyến nghị | OPT-DPA2024E |
| Tùy chọn | Màu sắc, tấm khuếch tán, góc mở, kích thước, sectional control, đầu nối |
Bảng các model trong dòng OPT-LVS
| Model | Trắng | Xanh dương | Xanh lá | Đỏ |
|---|---|---|---|---|
| OPT-LVS5045 | 1.3W | 0.8W | 1.3W | 1.3W |
| OPT-LVS7050 | 1.9W | 1.8W | 1.9W | 1.9W |
| OPT-LVS9050 | 3.2W | 3.0W | 3.2W | 3.2W |
| OPT-LVS10050 | 4.6W | 3.9W | 5.0W | 4.9W |
| OPT-LVS18045 | 8.4W | 8.4W | 8.0W | 8.2W |
Tất cả model dùng nguồn 24V; controller khuyến nghị OPT-DPA2024E.
Ứng dụng thực tế
Nhờ đặc tính chiếu sáng đa góc làm nổi bật cấu trúc 3D, đèn cung OPT-LVS18045-W được ứng dụng rộng rãi trong:
- Định vị biên dạng linh kiện điện tử: Xác định vị trí, hướng và contour của linh kiện trên dây chuyền SMT.
- Đo lường chi tiết kim loại: Đo kích thước, kiểm tra biên dạng chi tiết gia công cơ khí.
- Phát hiện khuyết tật bề mặt: Soi vết xước, lõm, gờ ba via trên bề mặt phản quang.
- Đọc ký tự trên bề mặt cong: Nhận dạng ký tự dập nổi/khắc chìm (OCR) trên nắp chai, vỏ lon, linh kiện trụ.
Tích hợp với controller và hệ thống vision
Để khai thác tối đa hiệu năng, OPT-LVS18045-W nên vận hành cùng controller OPT-DPA2024E – bộ điều khiển cho phép tinh chỉnh cường độ sáng và kích hoạt theo trigger đồng bộ với camera, giúp ảnh thu được nhất quán giữa các lần chụp và giảm tỷ lệ nhận diện sai (false reject).
Đèn cung OPT-LVS18045-W kết hợp lý tưởng với camera công nghiệp và phần mềm xử lý ảnh để tạo thành giải pháp kiểm tra hoàn chỉnh. Tham khảo thêm danh mục đèn, ống kính & controller OPT Machine Vision, bài viết về đèn OPT-LVS15090-W và các dòng phụ kiện machine vision tại BeeVision.
Tại sao chọn BeeVision
BeeVision là nhà phân phối thiết bị thị giác máy uy tín tại Việt Nam, mang đến cho khách hàng:
- Sản phẩm chính hãng OPT Machine Vision với đầy đủ chứng từ nguồn gốc.
- Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư hỗ trợ chọn đèn, controller và camera phù hợp với từng bài toán kiểm tra.
- Hỗ trợ tích hợp & POC: Đồng hành từ khâu thử nghiệm mẫu đến triển khai dây chuyền thực tế.
- Bảo hành và hậu mãi tin cậy, giao hàng nhanh trên toàn quốc.
Liên hệ BeeVision để được tư vấn và báo giá đèn cung OPT-LVS18045-W:
Website: bee.vision
Email: hive@bee.vision

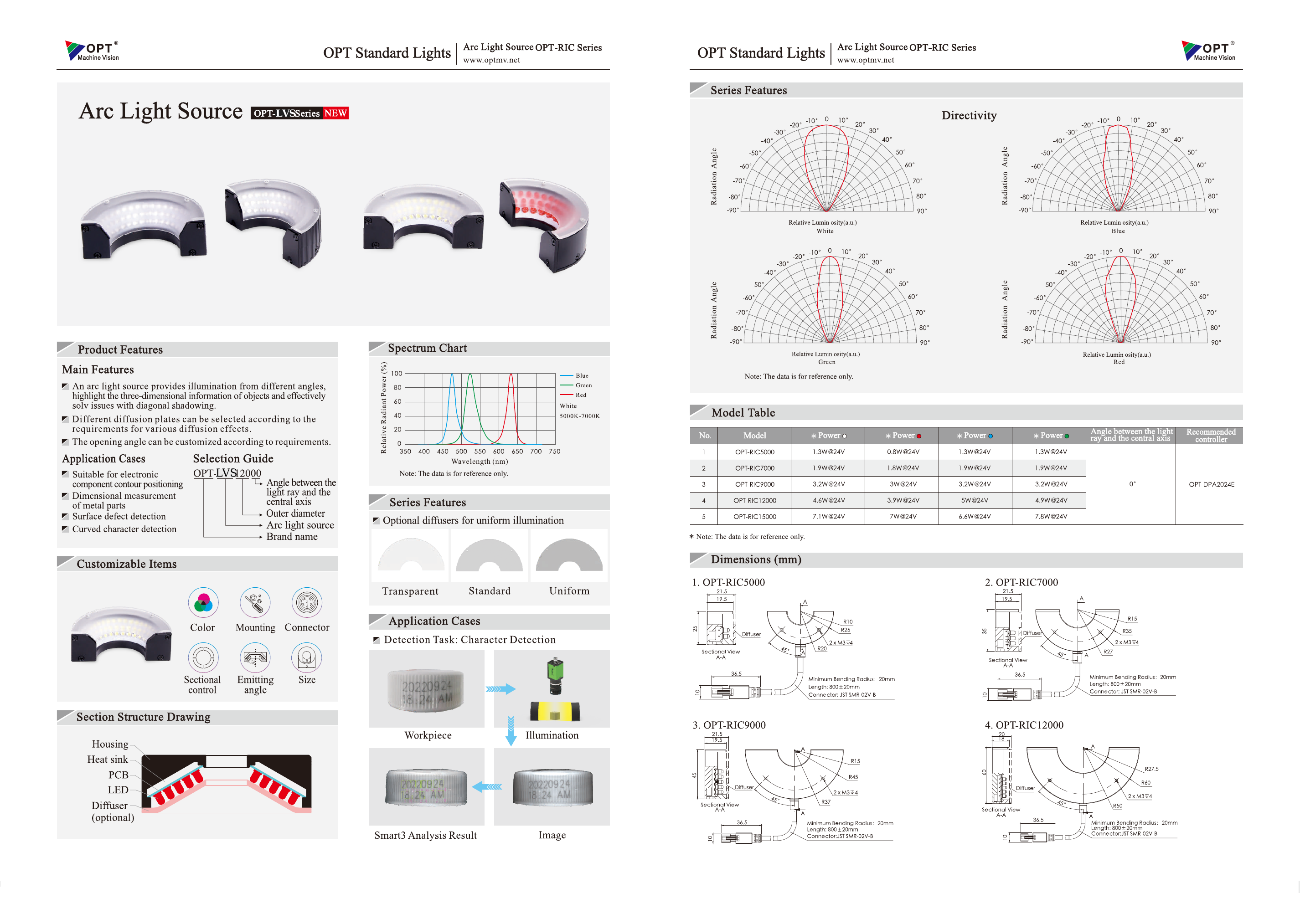

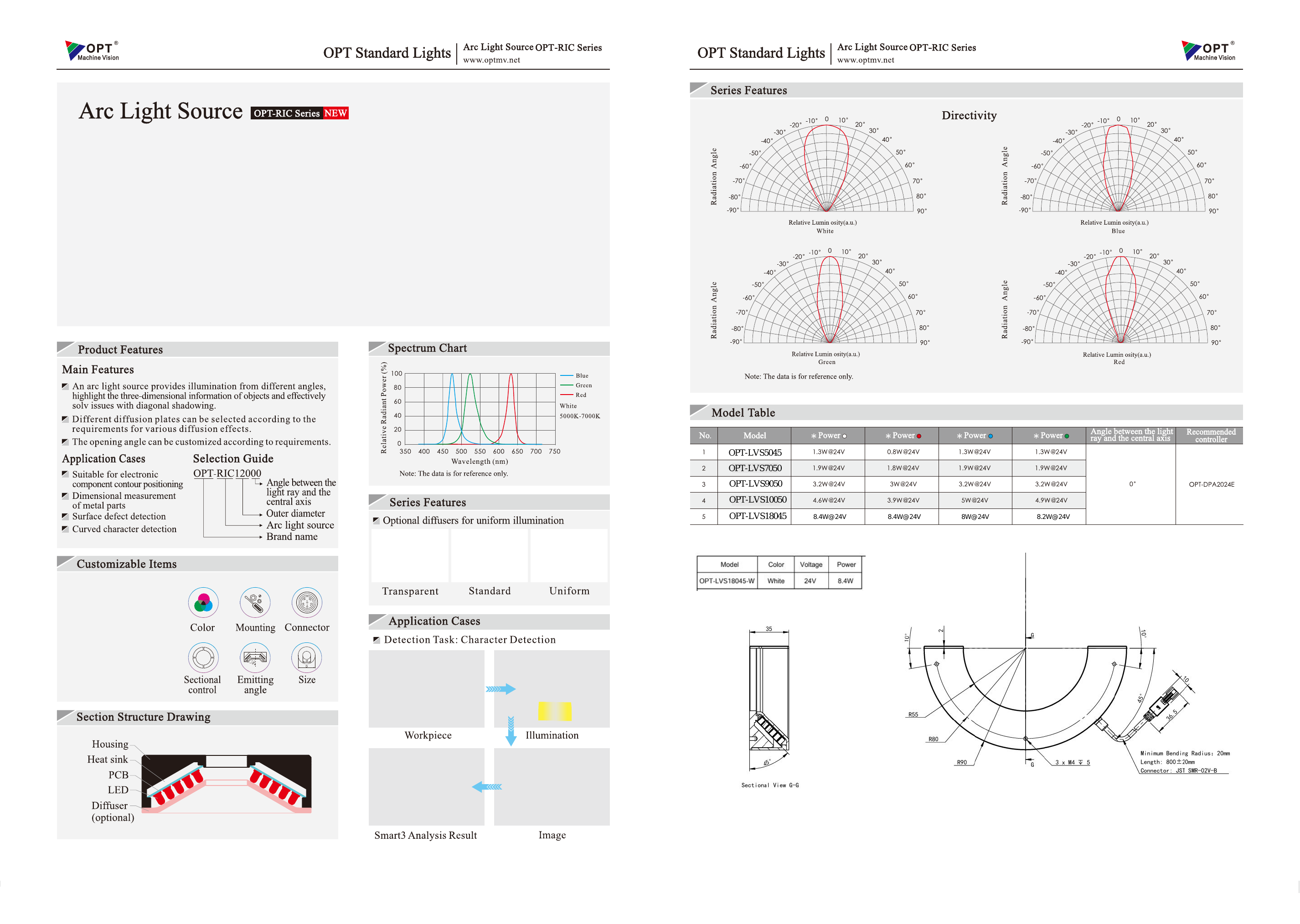

Catalog & bản vẽ kỹ thuật OPT-LVS18045-W
